- 電 話：139-4094-6662
- Email：522382945@qq.com
- 聯(lián)系人：孔工
公司新聞
大連風(fēng)電灌漿料C80C110高強(qiáng)無收縮灌漿料廠家
大連風(fēng)電灌漿料風(fēng)電基礎(chǔ)灌漿料高強(qiáng) I3940946662 大連格潤特GRT高強(qiáng)無收縮灌漿料（風(fēng)電基礎(chǔ)高強(qiáng)灌漿料）

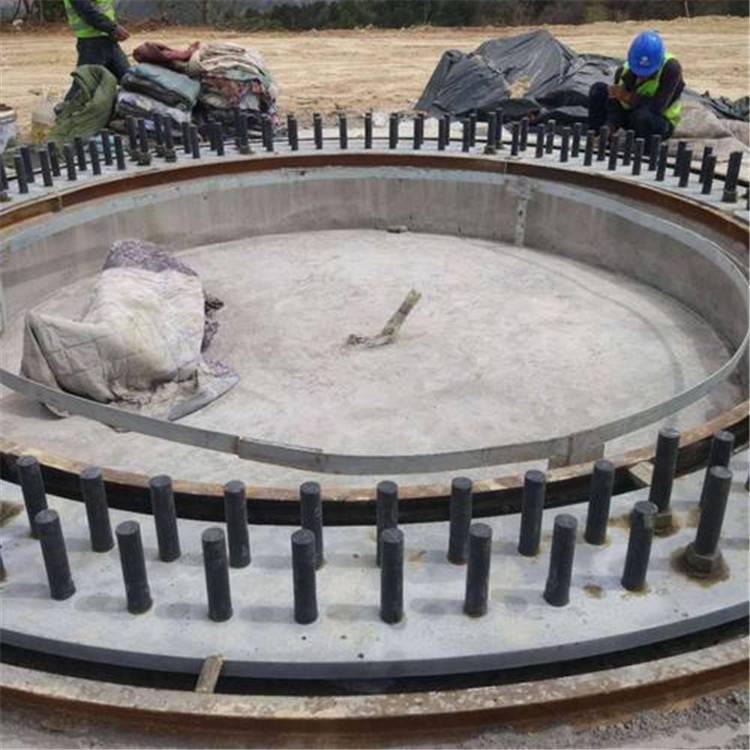

1風(fēng)電基礎(chǔ)灌漿材料
灌漿材料根據(jù)灌漿連接段分析果與設(shè)計要求當(dāng)可選擇用普通水泥漿與高強(qiáng)灌漿料
普通水泥漿灌漿價格低、材料易得，在海洋石段油工程中得到廣泛應(yīng)用，但普通水泥漿結(jié)收縮，壓強(qiáng)度和粘結(jié)強(qiáng)度較低。
2高強(qiáng)灌漿材料相比普通水泥漿，是一種含收縮補償技術(shù)的水泥類灌漿，當(dāng)與水混合時，其可形成、樁均勻、可流動且易泵送的灌漿料。針對海上風(fēng)機(jī)基、單礎(chǔ)灌漿的特殊需求和特殊施工方法，高強(qiáng)灌漿料需段要具備大流動性、耐離析可靠性和穩(wěn)定性、高早期形強(qiáng)度、高終強(qiáng)度、高彈性模量、高體積穩(wěn)定性、不高耐疲勞性能、低水化熱等特點。其某些詳細(xì)特點如下所述
含氣率:灌漿料中氣中的含量一般要求≤4％
大流動性:流動性反映了灌漿料的施工性能在無任何沖擊的情況下，灌漿料初始流動度要求大于290mm，30min后的流動度大于260mm，60min后的流動度大于230mm，并且灌漿料無泌水和分層
高早期強(qiáng)度:20°C時環(huán)境下，24h的壓強(qiáng)度可達(dá)40MPa及以上。
超高終強(qiáng)度:20°C時環(huán)境下，28d的壓強(qiáng)度可達(dá)80-110MPa及以上
高耐疲勞性能:參考DNV-OS-C502，考察
良好耐離析性能:可靠的耐離析性能可防泵
體是否滿足規(guī)范的要求。
一、產(chǎn)品概述
GRT系列灌漿料廣泛應(yīng)用于廠房結(jié)構(gòu)、機(jī)械設(shè)備、風(fēng)電基礎(chǔ)地腳螺栓灌漿料，電氣設(shè)備安裝工程、檢修搶修工程、港口碼頭軌道安裝工程的灌漿，以及各類混凝土結(jié)構(gòu)的補強(qiáng)，防水堵漏及高速公路的修復(fù)。
GRT系列灌漿料已成功地應(yīng)用于多項大型重點工程項目，如國家體育中心鳥巢、水立方工程；沈陽寶馬工廠工程；遼寧紅沿河核電站工程；大連新體育中心工程；大連高鐵北站工程等。涉及冶金、造紙、電力、港口、民用、化工等各個行業(yè)，以其優(yōu)良的品質(zhì)深受用戶好評，目前已在越來越多的領(lǐng)域內(nèi)發(fā)揮出強(qiáng)大的影響力。
二、產(chǎn)品特點
1、流動性好:不泌水，具有自流平效果，可填充全部間隙。
2、早強(qiáng)高強(qiáng):24小時壓強(qiáng)度可達(dá)到終強(qiáng)度的30%,3天達(dá)60%以上在l-3天內(nèi)安裝設(shè)備。
3、無收縮、粘結(jié)強(qiáng)度高： 具有微膨脹，與鋼筋有很好的握裹力。確保地腳螺栓和機(jī)座(鋼結(jié)構(gòu))基礎(chǔ)以及新老混凝土牢固結(jié)合。
4、耐久性好:屬硅酸鹽系無機(jī)灌注材料，不老化，對鋼筋無銹蝕，耐油污。
三、技術(shù)指標(biāo)
|
GRT系列灌漿料技術(shù)指標(biāo) |
||||||||
|
項目 |
GRT-1 |
GRT-2 |
GRT-3 |
GRT-4 |
GRT-5 |
GRT-6 |
GRT-7 |
|
|
通用加固型 |
豆石加固型 |
超細(xì)加固型 |
超早強(qiáng)加固型 |
耐高溫型 |
耐磨型 |
支座型 |
||
|
流動度
（mm） |
初始值 |
≥320 |
≥280 |
≥340 |
≥300 |
≥320 |
≥310 |
≥345 |
|
30min保留值 |
≥275 |
≥260 |
≥325 |
≥275 |
≥270 |
≥290 |
≥310 |
|
|
24小時豎向膨脹率（%） |
0.02—1.5 |
|||||||
|
壓
強(qiáng)度
（Mpa） |
1d |
≥22 |
≥30 |
≥22 |
≥35 |
≥30 |
≥22 |
≥22 |
|
3d |
≥40 |
≥50 |
≥40 |
≥55 |
≥55 |
≥40 |
≥40 |
|
|
28d |
≥60 |
≥65 |
≥60 |
≥65 |
≥60 |
≥65 |
≥60 |
|
|
500℃耐熱
壓強(qiáng)度 |
≥60 |
|||||||
|
對鋼筋有無腐蝕作用 |
無 |
|||||||
|
泌水率（%） |
0 |
|||||||
四、使用方法
-
準(zhǔn)備：清掃表面、不得有碎石、浮漿、油污等雜物。灌漿前24h表面應(yīng)充分濕潤。灌漿前不得有積水。
-
支模：模板不得漏漿，模板頂部高出灌漿上表面50mm左右。
-
攪拌: 在攪拌桶內(nèi)加入定量的水，然后將料倒入桶內(nèi)攪拌，攪拌時間從開始投料到攪拌結(jié)束控制在3-5分鐘左右，攪拌時葉片不得提至漿料液面之上，以免帶入空氣。
-
灌注：從一側(cè)灌漿直至從另一側(cè)溢出，必要時可用竹片插搗。
-
養(yǎng)護(hù)：灌漿后3-5小時應(yīng)將灌漿層表面抹平壓光，之后即覆蓋濕潤的布或草袋灑水養(yǎng)護(hù)，澆水養(yǎng)護(hù)時間不得少于7天，澆水次數(shù)以保持灌漿料處于濕潤狀態(tài)為準(zhǔn)。
五、適用范圍
1、大型設(shè)備和精密設(shè)備地腳螺栓與機(jī)座錨固。
2、鋼結(jié)構(gòu)(如鋼軌、鋼架、鋼柱等)與基礎(chǔ)固接的灌注。
3、后張法預(yù)應(yīng)力鋼筋灌漿。
4、梁、柱加固。
5、地鐵、隧道、地下工程逆打法施工縫嵌固。
6、墻體結(jié)構(gòu)的加厚及漏滲水的修復(fù)。
7、產(chǎn)品加水量為13-15%。
